Tambor militar histórico DIY (III)

Hoy os traigo la tercera entrega del proyecto "Tambor militar histórico (DIY)". Si queréis refrescar anteriores artículos al respecto, AQUÍ tenéis la primera parte y AQUÍ la segunda.

Este era el estado del tambor al final de la segunda entrega:


©David Valdés


Como trataba de emular los diseños de los tambores históricos, desde el principio tuve muy claro que quería decorar el casco con tachuelas, pues era práctica habitual hace siglos (y necesaria, ya que al doblar la lámina de madera sobre sí misma para formar el cilindro se producía una junta que había que reforzar para que no se soltara. Con el tiempo se convirtió en un elemento decorativo, y también servía para identificar a los distintos fabricantes). Por ello, y en busca de inspiración, me dediqué a bucear en la iconografía y a buscar instrumentos históricos conservados:


"La ronda noturna" (Rembrandt)


"Niño con tambor" (Escuela de Rembrandt)


Tambor de la Guerra de Secesión Americana


Tambor de la Guerra de Secesión Americana


Tambores de la Guerra de Secesión Americana de la colección de William F. Ludwig II


Long drum británico (1714-1727). National Music Museum. Aquí se ve clarísimamente la junta donde el casco se dobla sobre sí mismo, y cómo esta se refuerza con tachuelas para que no se despegue.


Bombo por William Kilbourn (Albany, Nueva York). 1864-1869. National Music Museum


Para no meter la pata y no estropear de forma irreversible el casco, hice algunas pruebas previas sobre una tabla.


©David Valdés

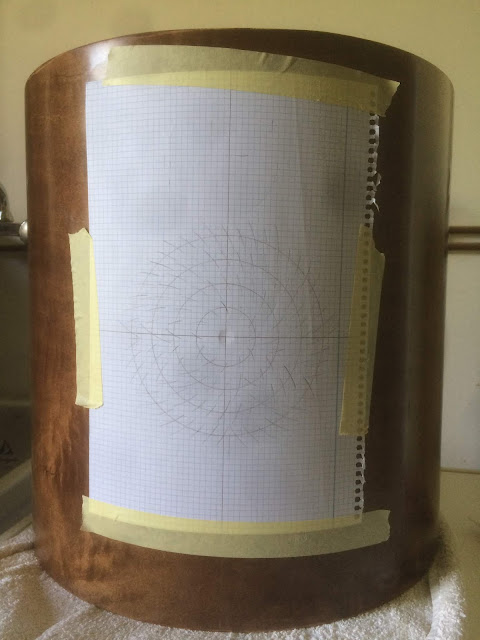

Una vez con la suficiente confianza, me armé de un compás y papel cuadriculado (para facilitar las referencias). Dibujé varias circunferencias concéntricas (tomando como centro el "vent hole") y, a partir de ahí, fui haciendo marcas equidistantes. Esas marcas serían donde clavaría las tachuelas. Una vez hecho el dibujo, fijé la plantilla al casco con cinta de carrocero para no estropear el acabado (centrándolo todo sobre el "vent hole" y alineando la línea diametral "norte/sur" con la marca dejada al cerrar la capa exterior de madera, que también es el eje de simetría sobre el que hice el "snare bed" y el "vent hole". Así quedarían perfectamente alineados todos los elementos, bordonero incluído).


©David Valdés

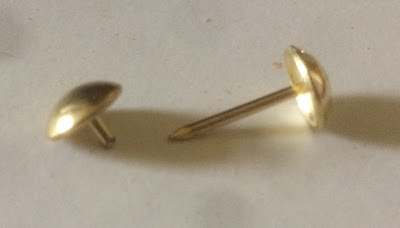

Antes de empezar a clavar tachuelas (de latón, para que armonizaran con el resto de colores del tambor) tuve que acortarlas, pues la longitud del clavo era mayor que el grosor del casco, y no quería que lo atravesasen. Como siempre hago en estos casos, una vez recortadas machaqué ligeramente las puntas con un martillo para que, al penetrar en el casco, no rajaran la madera.


©David Valdés


El primer trabajo (bastante anodino, por cierto...) fue un mero marcado de cada punto usando la plantilla como base.


©David Valdés

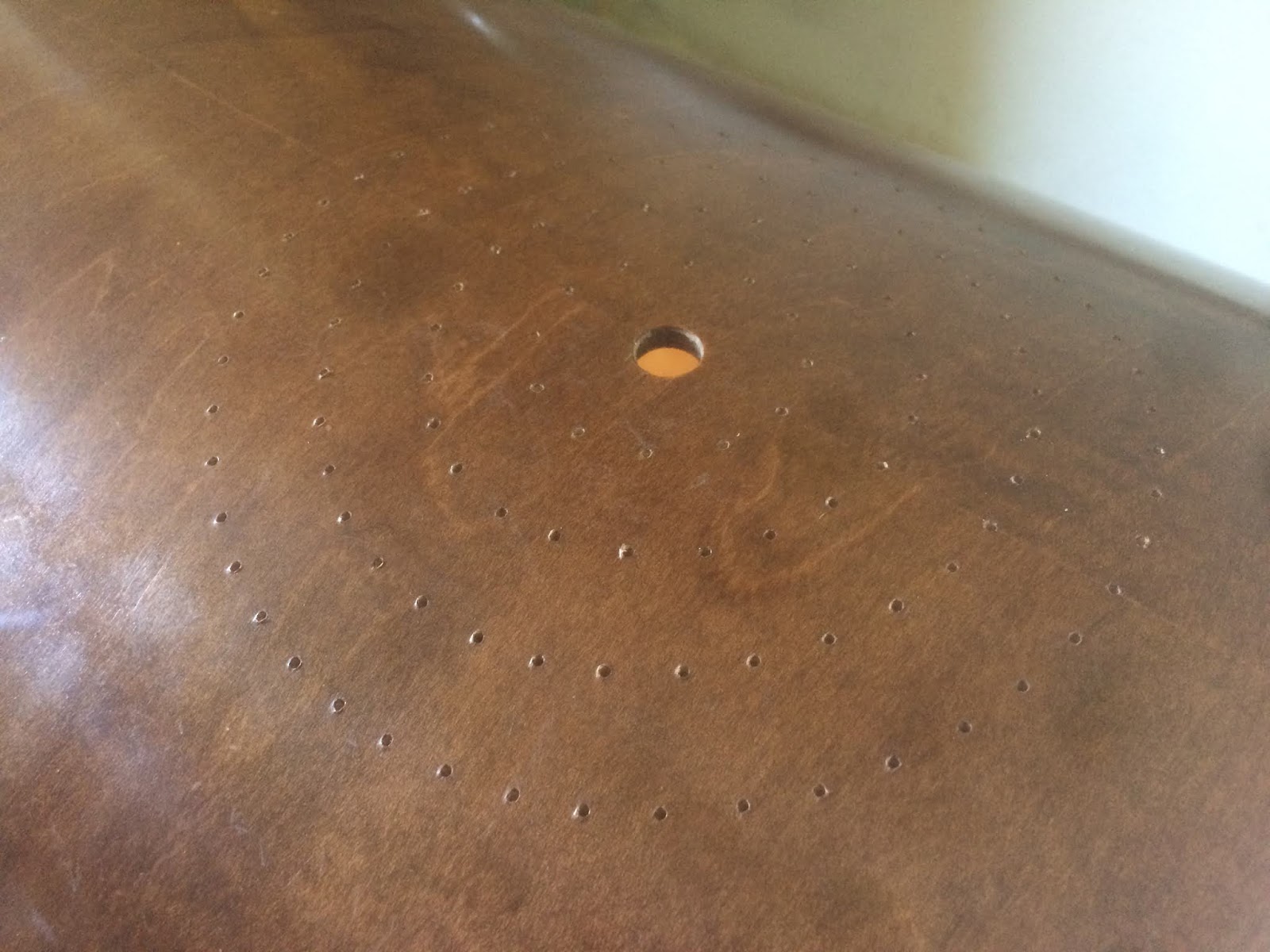

Cuando todos los puntos estuvieron marcados retiré la plantilla, lo que dejó todas las marcas al descubierto. Así, con ese trabajo previo, introducir las tachuelas fue pan comido.


©David Valdés

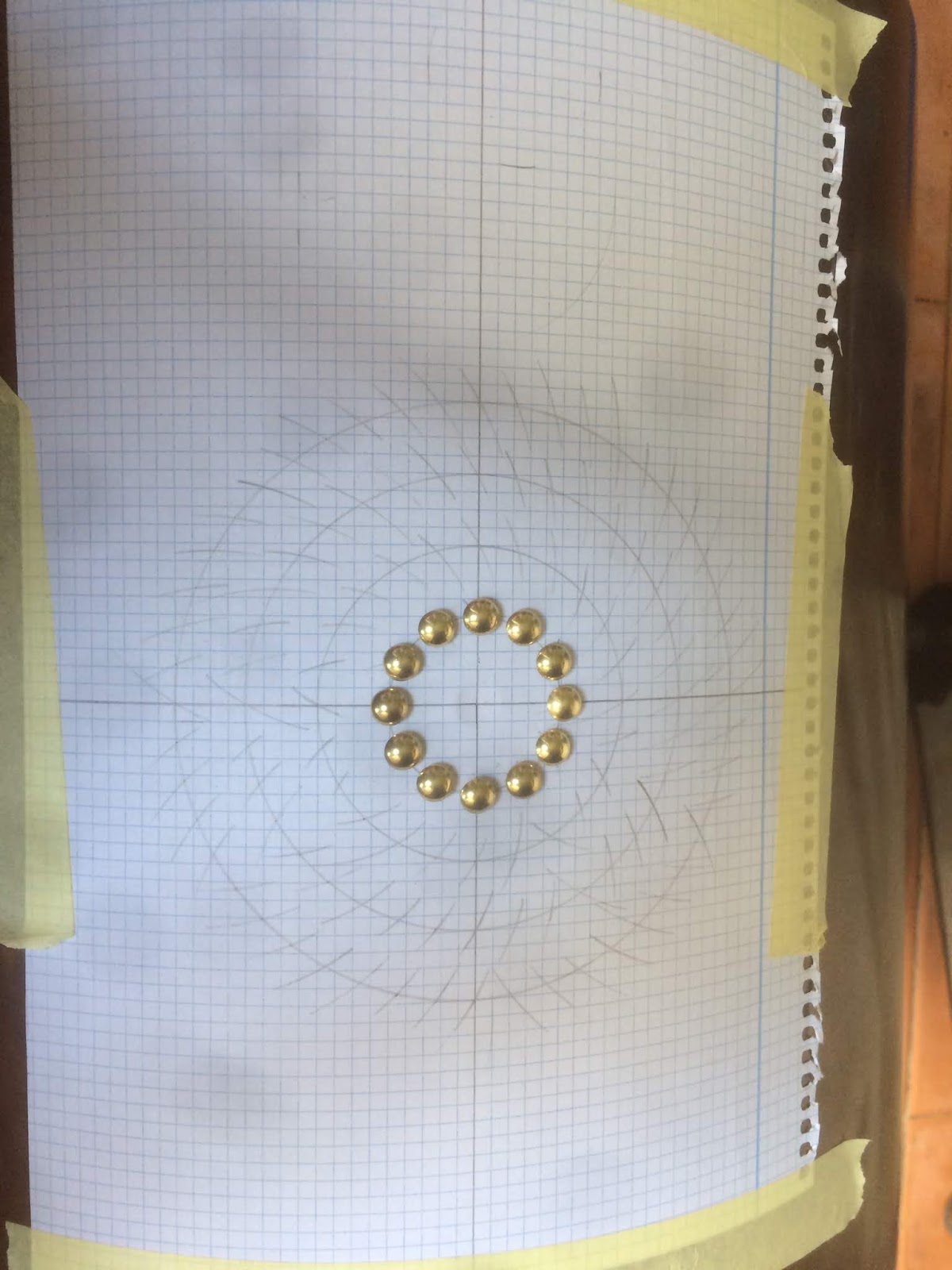

Así, la primera circunferencia (12 tachuelas):


©David Valdés


La segunda circunferencia (24 tachuelas más):


©David Valdés


La tercera (36 más):


©David Valdés

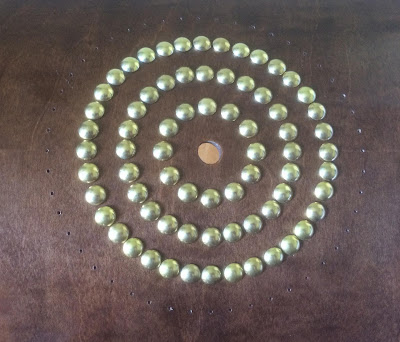

La cuarta y última (48 más):


©David Valdés


Una vez completada la roseta central me planteé ponerle un embellecedor ("grommet") al agujero ("vent hole"), pero estudiando la iconografía me di cuenta de que era un elemento extraño, así que no lo puse. En esta foto solo lo muestro presentado.

©David Valdés


Completé el diseño (usando la misma técnica de plantilla ya descrita) con cuatro circunferencias más y usando tachuelas de mayor tamaño en su centro (tipo "flor").


©David Valdés

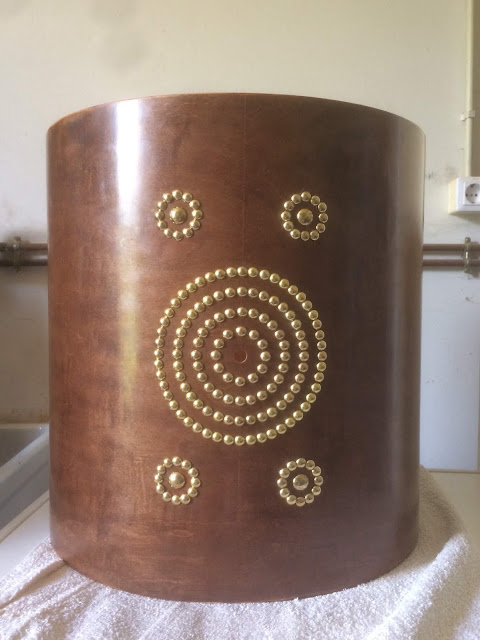

Y aquí tenemos, 172 chinchetas después, el diseño acabado:


©David Valdés

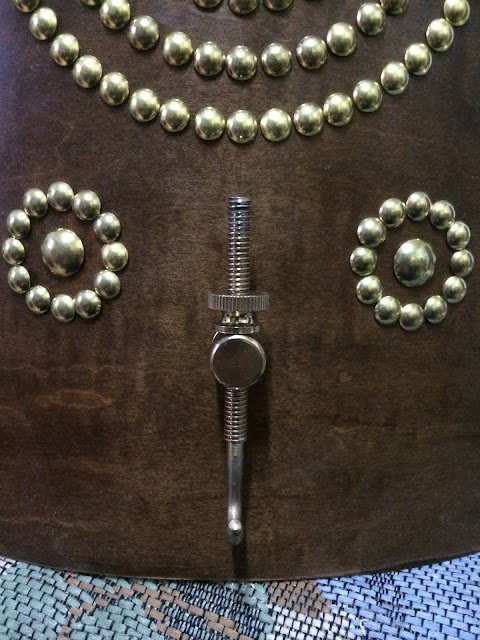

El siguiente paso fue fijar la bordonera (comprada en Cooperman, réplica dieciochesca, y que envié a dorar para que el conjunto fuera coherente -la pieza original era cromada-):


©David Valdés


Ayudado del tapete marcador de ángulos marqué el punto diametralmente opuesto al de la bordonera...


©David Valdés


...y allí instalé el "butt plate" (también de Cooperman, y también enviado a dorar).


©David Valdés

Aquí teneís una foto del tambor presentado con sus aros y parches, preparado para ser encordado (los parches no son los que actualmente tiene el tambor: los arillos de la foto son de aluminio, y eso no es histórico. Actualmente cuenta con parches de piel montados sobre arillos de madera).


©David Valdés


En un futuro artículo os mostraré el tambor terminado. ¿Os gusta este tipo de acabado?, ¿lo consideráis suficientemente histórico? 😉
